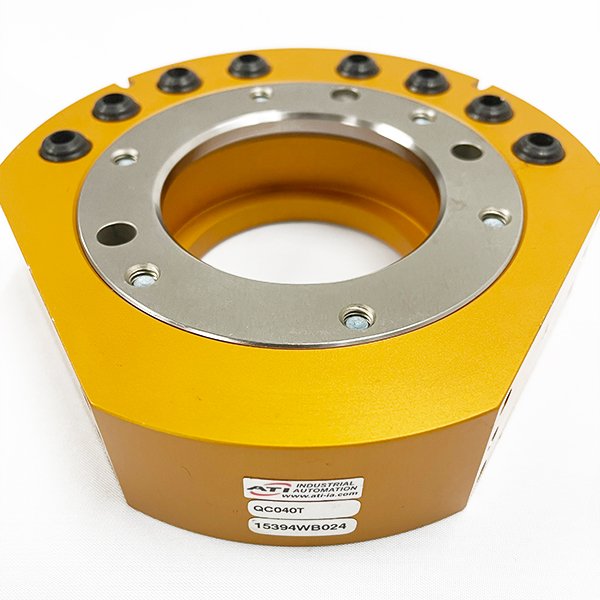

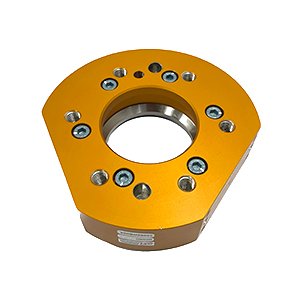

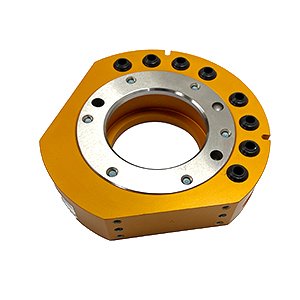

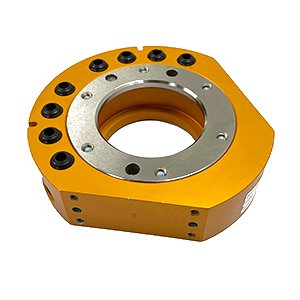

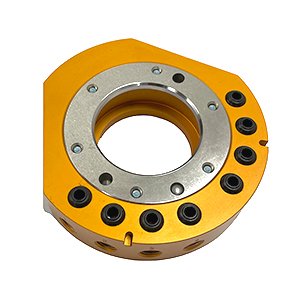

ATI QC-40换刀器

优势

• 两倍于QC-20的强度
• 无接触锁定技术允许锁定时最多0.12英寸（3.0毫米）的钢板分离
• 专利的自动防故障锁止机构设计可降低作用在活塞上的作用力
• 大活塞直径和向外球行程增加力矩能力
• 所有锁紧部件均采用Rc58不锈钢
• 气动直通用长寿命衬套

第#部分：9120-040T-000-000

数量：12

折扣：28%

规格

• 建议有效载荷限值：110 lb
• 80 psi（5.5 bar）时的锁紧力：1000 lb
• 静力矩承载力（X&Y）：1390 lbf in
• 静力矩承载力（Z）：1910 lbf in
• 位置重复性–（X、Y和Z）：0.0006英寸
• 重量-耦合时：3.75 lb
• 总重：2.45磅
• 刀具重量：1.3 lb
• 在87 psi（6 bar）锁定前，主控板和工具板之间的最大距离：0.12 in
• 气动通孔（数量）尺寸：（8）1/8 NPT
